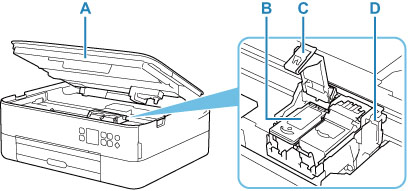

Binnenaanzicht

A: Scaneenheid / klep

Deze eenheid wordt gebruikt voor het scannen van originelen. Open het bedieningspaneel als u een FINE-cartridge wilt vervangen of vastgelopen papier uit de printer wilt verwijderen.

B: FINE-cartridge (inktcartridges)

Een vervangbare cartridge met geïntegreerde printkop en inkttank.

C: Sluitklepje van inktcartridge

Houdt de geplaatste FINE-cartridge op zijn plek.

D: FINE-cartridgehouder

Plaats hier de FINE-cartridge.

De kleuren FINE-cartridge moet in de linkersleuf worden geplaatst en de zwarte FINE-cartridge in de rechtersleuf.

Opmerking

• Zie Een FINE-cartridge vervangen voor informatie over het vervangen van een FINE-cartridge.
